Котел газовий АТЕМ Житомир-3 КС‐Г‐020 СН одноконтурний

АТЕМ Житомир-3 КС-Г-20 СН - димохідний, одноконтурний, напольний (підлоговий) опалювальний газовий котел, опалювальна площа до 225 м², потужність - 22,5 кВт, витрата газу - 2,44 м³/годину, автоматика "EUROSIT" 630 Італія, розміри (ВхШхГ) - 860х330х500 мм.

 Паспорт (інструкція) на котел димохідний Житомир-3 КС-Г-020 СН .pdf

АТЕМ - це найкращі газові вітчизняні котли, які відповідають трьом загальним принципам: довговічність, максимальна ефективність, висока якість та надійність.
Ідеальний газовий котел для невеликих домів, де площа опалення не перевищує 225 квадратних метрів. Котел димохідний одноконтурний (коминний) АТЕМ Житомир КС-Г-20СН з легкістю впорається з поставленим завданням завдяки індивідуальному запатентованому теплообміннику та системі відведення продуктів згоряння.


Модель	КС-Г-020 СН
Газова автоматика	630 EUROSIT
Вид палива	Природний газ
Ефективність згоряння палива (ККД), %, до	97
Номінальна теплова потужність, кВт	22,5
Опалювальна площа, м², до	225
Середня витрата газу, м³ / час	0,82
Максимальна ватрата газу, м³/годину	2,44
Максимальна температура води на виході з котла, не більше, ⁰С	90
Рекомендована температура теплоносія, ⁰С	60-80
Робочий тиск теплоносія, МПа (Бар)	0,3 МПа (4 Бар)
Максимальний тиск теплоносія, МПа (Бар)	0,4 МПа (4 Бар)
Розрядження за котлом (тяга), Па, не менше / не більше	4 / 25
Об'єм води в котлі, л, не більше	21
Об'єм повітря для подачі в зону горіння, м³	64
Патрубки підключення до системи опалення, різьба, G"	2" (50мм)
Патрубки підключення до системи газопостачання, різьба, G"	½" (15 мм)
Маса, кг, нетто	71
Маса, кг, брутто	73
Діаметр димоходу, мм	126

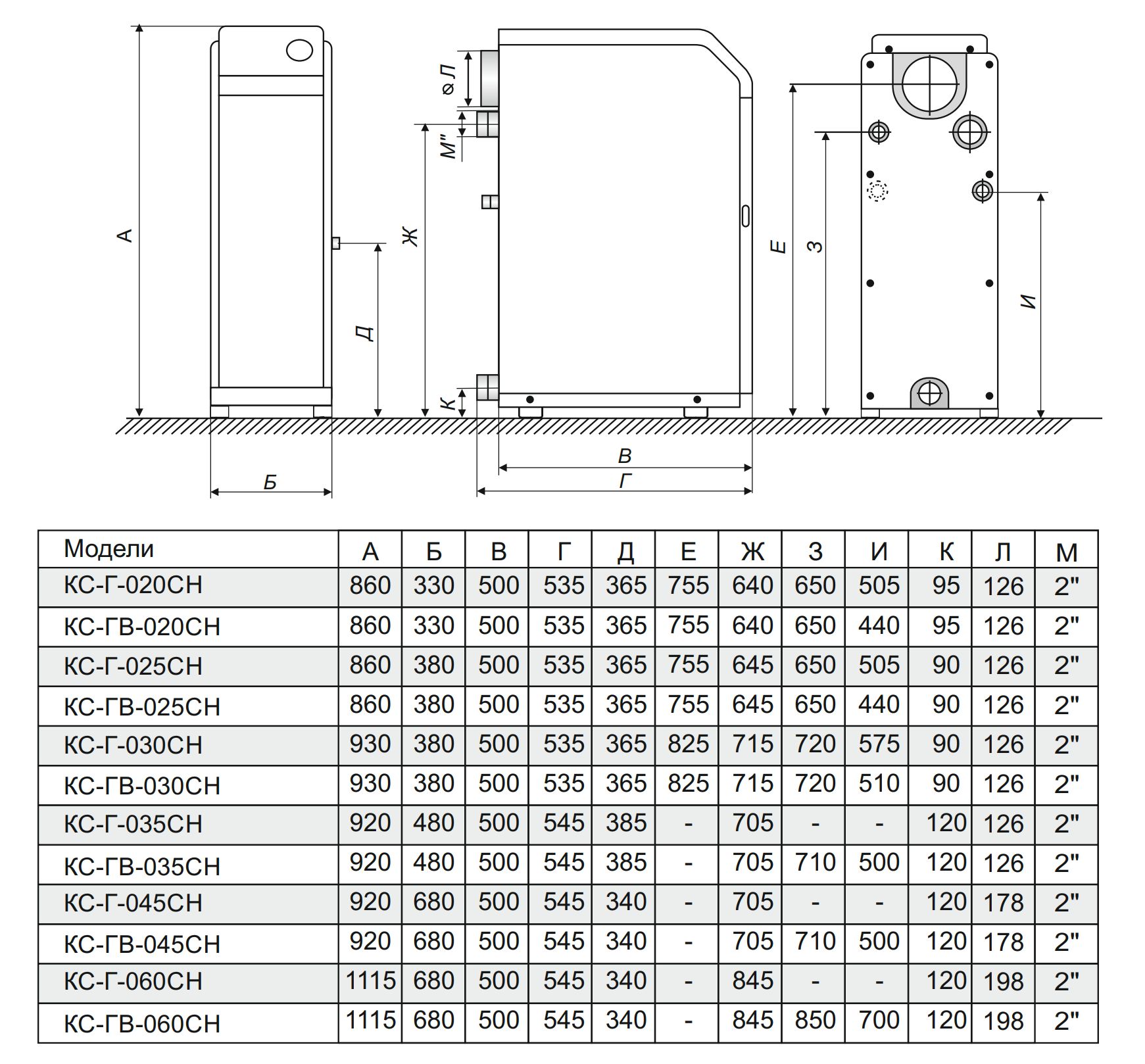

Габаритні разміри, ВхШхГ, мм	860х330х500



1. Невелика кількість теплоносія (води) в димохідному газовому котлі
Для ефективної та економічної роботи коминного котла кількість води в ньому повинна бути мінімальною. Через конструкцію "жарогарних" труб прямокутної форми вдалося мінімізувати обсяг води в котлі.
Доприкладу, якщо в котлі 25 літрів води та загальна кількість води в системі 70 літрів - на її нагрівання до 80 градусів необхідно 0,61 м³ газу. Якщо ж об'єм котла 11 літрів, то на нагрівання системи необхідно вже 0,49 м³ газу, що майже на 20% менше!

2. Високий коефіцієнт корисної дії (ККД)
Високих показників ККД - 97%, ми досягли за рахунок реалізації наступних принципів:
- максимальне співвідношення площі теплообміну до малого об'єму води в котлі дозволяє прискорити теплообмін.
- використання унікальних турбулізаторів, завдяки яким гарячі гази проходять максимальний шлях у котлі, віддаючи все тепло в систему.

3. Антисажна (протисажна) система
Теплопровідність сажі у 400 разів нижча, ніж теплопровідність сталі. Тобто, умовно, шару сажі в 0,01 мм (менше за товщину волосся) достатньо для того, щоб теплообмін впав у 2 рази! Річне сажовідкладення перетворює котел з опалювального приладу на засіб для марного спалювання газу, і ні про який ККД вже не може йтися.
Турбулізатори димохідного напольного котла АТЕМ побудовані таким чином, що вся сажа осідає на них, а не стінках котла і теплообмінника. При обслуговуванні котла, турбулізатори можна легко вийняти та почистити.

4. Контроль якості
Після будь-якої технологічної операції кожен котел та його елементи проходять 100% контроль якості, а саме:

•  - вхідний контроль матеріалів;
•  - випробування газового колектора на герметичність;
•  - випробування пальника на відсутність витоку газу;
•  - випробування теплообмінника при тиску, що втричі перевищує робочий тиск;
•  - випробування другого контуру під тиском 9 атм.
•  - налаштування газового клапана та випробування його з'єднань на відсутність витоків газу;
•  - випробування зібраного газопальникового пристрою (автоматика та пальника у зборі) на працездатність;
•  - вогневі випробування - кожен котел встановлюється на стенд, приєднується до системи опалення, виводиться на робочий режим (80-90°С) і в цьому режимі перевіряються всі системи безпеки котла;
•  - випробування роботи котла при підвищеному тиску та температурі 80°С.

5. Ефект коврового горіння
При виробництві котлів ми застосовуємо секційні та трубні пальники компанії POLIDORO, яка є однією з найкращих компаній у Європі з виробництва газових пальників.
Такі пальники дозволяють отримати рівномірний розподіл полум'я в топці (килимове полум'я), за рахунок чого вода в котлі нагрівається швидше, зменшується інертність котла, збільшується ККД і відповідно зменшується витрата газу.

6. Система запуска котла "АТЕМ-СТАРТ"
Забезпечує легкий запуск та стабільну роботу котла при неякісному димарі, великих холодах, слабкій тязі, явищі інверсії!
Дана система дозволяє тимчасово збільшити температуру вихідних газів (до 200°С), завдяки чому вони легко пробивають "повітряну пробку" і пуск котла проходить без будь-яких проблем!
Через 5-7 хвилин після запуску котла, заслінку системи необхідно закрити, повернувши котел у робочий режим.

7. Захист від корозії
Всі котли "АТЕМ" покриваються спеціальним складом на основі кремній-органічних лаків, алюмінію та пентафалевої емалі, який має підвищену стійкість до корозії та високої температури. Застосування цього складу покрриття дозволило збільшити термін служби котла та захистити його від впливу зовнішніх факторів. Також використовується алітоване покриття топки та теплообмінника котлів АТЕМ серії Житомир-3.

8. Посилена конструкція
Ціліснозварювальна конструкція між нижньою решіткою теплообмінника і корпусом котла дозволяє значно збільшити надійність і довговічність роботи котла.





---



Житомир-3 КС-Г-020 СН (КС-Г-020СН или Житомир 3 020 НC) - дымоходный, одноконтурный, напольный отопительный газовый котел фирмы "АТЕМ", отапливаемая площадь - 220 м2, мощность - 22,5 кВт, расход газа - 2,4 м3/час, автоматика "EUROSIT", размеры (ВхШхГ) - 860х330х500 мм, который применяют для нужд отопления.

1. Малое количество теплоносителя (воды) в котле

Для эффективной и экономичной работы котла, количество воды в нем должно быть минимальным! Из-за конструкции жарогарных труб прямоугольного сечения получилось минимизировать объем воды в котле.
Для примера, если в котле 25 л воды и суммарное количество воды в системе 75 л - на её нагрев до 80 oС необходимо 0,63 м3газа. Если же объем котла 12 л, то на нагрев системы необходимо уже 0,52 мЗ газа, что почти на 20% меньше!
2. Высокий КПД
Высоких показателей КПД - 92%, мы добились за счет реализации следующих принципов:
- максимальное соотношение площади теплообмена к малому объему воды в котле позволяет ускорить теплообмен.
- использование уникальных турбулизаторов, благодаря которым горячие газы проходят максимальный путь в котле, отдавая всё тепло.
3. Антисажная система
Теплопроводимость сажи в 400 раз ниже, чем теплопроводимость стали. То есть, условно, слоя сажи в 0,01 мм (меньше толщины волоса) достаточно для того, чтобы теплообмен упал в 2 раза! Годовое же сажеотложение превращает котел из отопительного прибора в средство для бесполезного сжигания газа, и ни про какой КПД речь уже не может идти.
Турбулизаторы котла "Атем" построены таким образом, что вся сажа оседает на них, а не на стенках котла. При обслуживании котла, турбулизаторы можно легко вынуть и почистить.
4. Контроль качества
После любой технологической операции каждый котел и его элементы проходят 100% контроль качества, а именно:

• входной контроль материалов;
• испытание газового коллектора на герметичность;
• испытание горелки на отсутствие утечки газа;
• испытание теплообменника при давлении, втрое превышающем рабочее давление;
• испытание второго контура под давлением 9 атм.
• настройка газового клапана и испытание его соединений на отсутствие утечек газа;
• испытание собранного газогорелочного устройства (автоматика и горелки в сборе) на работоспособность;
• огневые испытания - каждый котел устанавливается на стенд, подсоединяется к системе отопления, выводится на рабочий режим (80-90 oС) и в этом режиме проверяются все системы безопасности котла;
• испытание работы котла при повышенном давлении и температуре 80 oС .

5. Эффект коврового пламени
В производстве котлов мы применяем секционные и трубные горелки компании POLIDORO, которая является одной из лучших компаний в Европе, по производству газовых горелок.
Такие горелки позволяют получить равномерное распределение пламени в топке (ковровое пламя), за счет чего вода в котле нагревается быстрее, уменьшается инертность котла, возростает КПД, и соответственно уменьшается расход газа.
6. Система запуска котла "АТЕМ-СТАРТ"
Обеспечивает легкий запуск и стабильную работу котла при некачественном дымоходе, больших холодах, слабой тяге, явлении инверсии!
Данная система позволяет временно увеличить температуру исходящих газов (до 200 oС), благодаря чему, они легко пробивают “воздушную пробку” и пуск котла проходит без каких либо проблем!
Спустя 5-7 минут после запуска котла, заслонку системы необходимо закрыть, вернув котел в рабочий режим.
7. Защита от коррозии
Все котлы “АТЕМ” покрываются специальным составом на основе кремний-органических лаков, алюминия и пентафалевой эмали, который имеет повышенную стойкость к коррозии и высокой температуре. Применение данного состава позволило еще больше увеличить срок службы котла и защитить его от воздействия внешних факторов.
8. Усиленная конструкция
Цельносварная конструкция между нижней решеткой теплообменника и корпусом котла позволяет значительно увеличить надежность и долговечность работы котла.
